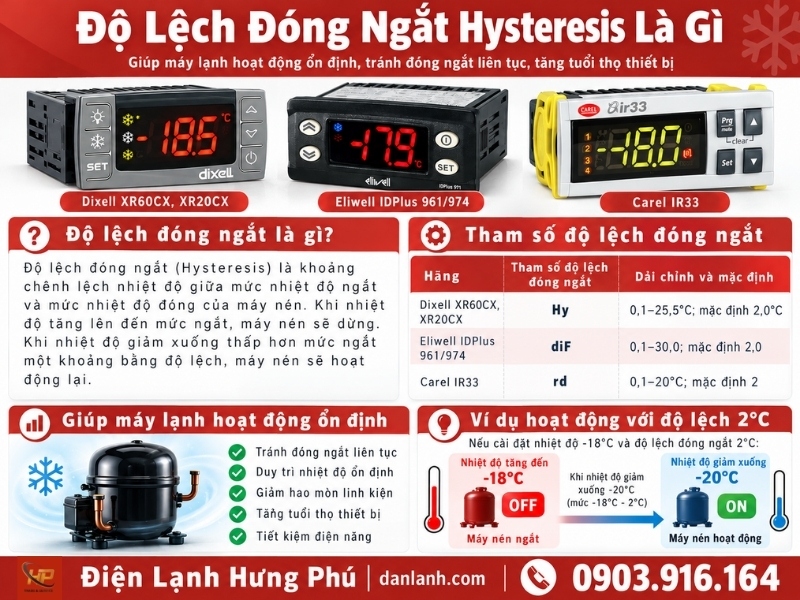

Độ Lệch Đóng Ngắt Hysteresis Là Gì Và Tên Tham Số Theo Từng Hãng
Độ lệch đóng ngắt (Hysteresis, viết tắt Hy) là khoảng nhiệt độ giữa điểm máy nén ngắt và điểm máy nén đóng lại. Nó giữ cho máy nén không đóng ngắt liên tục quanh nhiệt độ đặt; cài sai độ lệch đóng ngắt thì kho hoặc đóng cắt dồn, hoặc dao động quá rộng.
Điểm hay hiểu nhầm là nhiệt độ đặt không nằm giữa khoảng dao động. Theo sổ tay Dixell XR60CX, máy nén đóng lại ở nhiệt độ đặt cộng Hy, tức nhiệt độ đặt là điểm ngắt và nhiệt độ trung bình là nhiệt độ đặt cộng Hy chia đôi. Vì thế cài sai độ lệch đóng ngắt theo hướng tăng Hy mà không chỉnh nhiệt độ đặt sẽ làm kho ấm lên.
| Hãng | Tham số độ lệch đóng ngắt | Dải chỉnh và mặc định | Thời gian chờ tối thiểu của máy nén |
|---|---|---|---|
| Dixell XR60CX, XR20CX | Hy | 0,1-25,5°C; mặc định 2,0°C | AC: 0-50 phút; mặc định 1 phút theo sổ tay XR20CX |
| Eliwell IDPlus 961/974 | diF | 0,1-30,0; mặc định 2,0; theo tài liệu Eliwell IDPlus 961/974 | dOF và dbi: 0-250 phút; mặc định 0 |
| Carel IR33 | rd | 0,1-20°C; mặc định 2; theo sổ tay Carel IR33 | c1 giữa hai lần khởi động và c2 thời gian nghỉ: 0-15 phút; mặc định 0 |
Với Eliwell và Carel, thời gian chờ mặc định bằng 0, nên nếu cài sai độ lệch đóng ngắt quá nhỏ thì không còn lớp bảo vệ nào giữ máy nén khỏi đóng cắt dồn. Đây là lý do nên xem thông số này ngay khi nạp lại thông số mặc định sau lỗi E2PROM bộ điều khiển kho lạnh.
Cài Sai Độ Lệch Đóng Ngắt Hysteresis Kho Lạnh: Hai Hướng Sai Và Dấu Hiệu
Cài sai độ lệch đóng ngắt Hysteresis kho lạnh đi theo hai hướng: đặt quá nhỏ làm máy nén chạy ngắn và khởi động dồn, đặt quá lớn làm nhiệt độ kho dao động rộng. Mỗi hướng có dấu hiệu và hậu quả riêng.
| Hướng sai | Dấu hiệu | Hậu quả |
|---|---|---|
| Cài sai độ lệch đóng ngắt quá nhỏ (Hy quá nhỏ) | Máy nén chạy vài phút rồi nghỉ vài phút, nghe tiếng contactor đóng ngắt liên tục | Theo tài liệu Bitzer về mất dầu máy nén, mỗi lần khởi động làm bọt dầu và đẩy dầu ra khỏi máy nén; chạy quá ngắn thì dầu không kịp về |
| Cài sai độ lệch đóng ngắt quá lớn (Hy quá lớn) | Nhiệt độ lên xuống rộng, hàng ở lớp ngoài lúc nóng lúc lạnh, đóng sương và tan sương luân phiên | Chất lượng hàng giảm; trung bình nhiệt độ cao hơn nhiệt độ đặt |
| Thời gian chờ bằng 0 kèm Hy nhỏ | Máy nén khởi động lại ngay khi vừa ngắt | Mất lớp bảo vệ cuối cùng của máy nén |
Bài bài về máy nén đóng cắt dồn của ACHR News nêu vi sai điều khiển quá thấp là nguyên nhân chạy ngắn, dẫn đến thiếu dầu và hỏng ổ trục. Cài sai độ lệch đóng ngắt gây đóng ngắt dồn còn làm mòn tiếp điểm, xem contactor bị cháy trong tủ điện kho lạnh; kho tự ngắt rồi chạy lại do nguyên nhân khác xem kho lạnh tự ngắt rồi tự chạy lại.
Công Thức Tính Số Lần Khởi Động Mỗi Giờ Khi Cài Sai Độ Lệch Đóng Ngắt
Khi cài sai độ lệch đóng ngắt, số lần khởi động máy nén mỗi giờ thay đổi theo đúng một công thức; số này tính được từ độ lệch Hy và hai tốc độ: tốc độ làm lạnh khi máy chạy và tốc độ nóng lên khi máy nghỉ. Thời gian một chu kỳ bằng Hy chia tốc độ lạnh cộng Hy chia tốc độ nóng lên, nên chia đôi Hy thì số lần khởi động nhân đôi.
Số lần khởi động mỗi giờ = 60 / (Hy / tốc độ lạnh + Hy / tốc độ nóng lên), với tốc độ tính bằng °C mỗi phút và Hy bằng °C.
| Hy (°C) | Thời gian chạy (phút) | Thời gian nghỉ (phút) | Số lần khởi động mỗi giờ | Nhiệt độ trung bình khi SP = -20°C |
|---|---|---|---|---|
| 0,5 | 1,0 | 5,0 | 10 | -19,75°C |
| 1,0 | 2,0 | 10,0 | 5 | -19,5°C |
| 2,0 | 4,0 | 20,0 | 2,5 | -19,0°C |
| 4,0 | 8,0 | 40,0 | 1,25 | -18,0°C |
⚠️ Bảng tính với giả định minh họa: tốc độ làm lạnh ròng 0,5°C mỗi phút khi máy chạy và tốc độ nóng lên 0,1°C mỗi phút khi máy nghỉ. Kho thật có số khác nên phải đo bằng đồng hồ bấm giờ.
Theo tài liệu Bitzer về mất dầu máy nén, một dòng máy nén Orbit được khởi động tối đa 8 lần mỗi giờ và phải chạy đủ thời gian tối thiểu. Với giả định trên, cài sai độ lệch đóng ngắt ở mức Hy 0,5°C cho 10 lần mỗi giờ, vượt mốc này. Mốc 8 lần là của dòng máy nén đó, mỗi máy nén có giới hạn riêng nên hãy đọc catalog máy nén của kho bạn.
Chọn Độ Lệch Đóng Ngắt Hysteresis Kho Lạnh: Hai Điều Kiện Cần Thỏa
Để không cài sai độ lệch đóng ngắt, hãy chọn Hy là giá trị nhỏ nhất vẫn giữ số lần khởi động trong giới hạn máy nén, đồng thời đủ nhỏ để nhiệt độ dao động không vượt dung sai hàng. Nếu hai điều kiện mâu thuẫn, đừng thu nhỏ Hy bất chấp: hãy xử lý tải nhiệt hoặc điều chỉnh công suất.
| Điều kiện | Cách kiểm tra | Nếu không thỏa |
|---|---|---|
| A. Số lần khởi động không vượt giới hạn máy nén | Bấm giờ thời gian chạy và nghỉ rồi tính 60 / (chạy + nghỉ) | Tăng Hy từng bước 0,5°C hoặc tăng thời gian chờ tối thiểu |
| B. Dao động không vượt dung sai hàng | Đặt nhiệt kế ghi trong hàng và ghi nhiệt độ cực đại, cực tiểu 24 giờ | Giảm Hy; nếu A bị vi phạm thì tăng khối lượng nhiệt (hàng nhiều hơn) hoặc dùng điều chỉnh công suất |
Tài liệu Bitzer gợi ý xử lý đóng ngắt dồn do tải thay đổi nhanh bằng điều chỉnh công suất, ví dụ biến tần ngoài. Vì vậy khi cả A lẫn B đều không thỏa, giải pháp không nằm ở thông số Hy.
Quy trình 6 bước đo và chỉnh Hy
- Chụp ảnh toàn bộ thông số hiện tại của bộ điều khiển trước khi đổi bất kỳ giá trị nào.
- Bấm giờ ba chu kỳ liên tiếp thời gian máy nén chạy và nghỉ, lấy trung bình.
- Tính số lần khởi động mỗi giờ bằng 60 chia cho tổng thời gian chạy và nghỉ, so với giới hạn trong catalog máy nén.
- Đổi Hy từng bước 0,5°C, nhớ rằng nhiệt độ trung bình đổi theo nhiệt độ đặt cộng Hy chia đôi và chỉnh lại nhiệt độ đặt nếu cần.
- Theo dõi 24 giờ bằng nhiệt kế ghi đặt trong hàng, lấy nhiệt độ cực đại và cực tiểu.
- Ghi giá trị mới vào phiếu thông số và dán cạnh bộ điều khiển để người sau không cài sai độ lệch đóng ngắt khi nạp lại.
Máy Nén Kho Lạnh Khởi Động Dồn Dập Hoặc Nhiệt Độ Lên Xuống Mạnh?
Gọi Hưng Phú: đo chu kỳ máy nén, tính số lần khởi động, chọn lại Hy và thời gian chờ, báo giá rõ trước khi làm.
Số liệu nhiệt độ tăng giảm bất thường có thể cũng do đầu dò, xem cài sai loại đầu dò nhiệt độ kho lạnh; vai trò chung của bộ điều khiển xem bộ điều khiển nhiệt độ điện tử kho lạnh.
Câu Hỏi Thường Gặp Về Cài Sai Độ Lệch Đóng Ngắt Hysteresis Kho Lạnh
Độ lệch đóng ngắt Hysteresis kho lạnh nên đặt bao nhiêu?
Mặc định của Dixell, Eliwell và Carel đều là 2°C, nhưng để không cài sai độ lệch đóng ngắt, giá trị phải thỏa hai điều kiện: số lần khởi động không vượt giới hạn máy nén và dao động không vượt dung sai hàng. Hãy đo chu kỳ máy nén rồi mới chỉnh.
Cài sai độ lệch đóng ngắt quá nhỏ gây hại gì?
Máy nén chạy ngắn và khởi động dồn. Mỗi lần khởi động làm bọt dầu và đẩy dầu ra, chạy quá ngắn thì dầu không kịp về, lâu dần thiếu dầu và hỏng máy nén, đồng thời mòn tiếp điểm contactor.
Tăng Hy thì kho ấm lên hay lạnh đi?
Ấm lên nếu giữ nguyên nhiệt độ đặt, đây là kiểu cài sai độ lệch đóng ngắt dễ gặp. Ở Dixell máy nén đóng lại ở nhiệt độ đặt cộng Hy, nên nhiệt độ trung bình là nhiệt độ đặt cộng Hy chia đôi. Tăng Hy 2°C làm trung bình lên khoảng 1°C.
Làm sao tính số lần khởi động máy nén mỗi giờ?
Bấm giờ thời gian máy nén chạy và nghỉ trong vài chu kỳ liên tiếp, lấy trung bình, rồi tính 60 chia cho tổng thời gian chạy và nghỉ tính bằng phút.
Hy và thời gian chờ tối thiểu khác nhau thế nào?
Hy là khoảng nhiệt độ giữa điểm ngắt và điểm đóng. Thời gian chờ tối thiểu là khoảng thời gian bắt buộc giữa hai lần khởi động, bất kể nhiệt độ. Hai tham số bổ sung cho nhau, không thay thế nhau.
