Rơ Le Nhiệt Là Gì? Công Dụng Và Hậu Quả Nếu Thiếu Trong Tủ Điện Kho Lạnh

Rơ Le Nhiệt Là Gì? Nguyên Lý Thanh Lưỡng Kim

Rơ le nhiệt (Thermal Overload Relay) là thiết bị bảo vệ động cơ khỏi quá dòng kéo dài, hoạt động dựa trên nguyên lý thanh lưỡng kim (hai kim loại có hệ số giãn nở nhiệt khác nhau ghép lại) bị dòng điện đi qua làm nóng và uốn cong dần. Khi dòng vượt ngưỡng cài đặt trong đủ thời gian, thanh lưỡng kim uốn cong đủ mức để tác động lẫy cơ khí, cắt tiếp điểm phụ gửi tín hiệu ngắt đến cuộn hút contactor.

Điểm cần hiểu rõ là rơ le nhiệt không trực tiếp cắt dòng tải lớn như aptomat hay contactor – nó chỉ cắt gián tiếp bằng cách ngắt tín hiệu điều khiển, khiến contactor tự mở tiếp điểm chính. Rơ le nhiệt luôn có núm chỉnh dòng bảo vệ (đặt theo dòng định mức máy nén ghi trên tem máy) và nút reset thủ công sau khi đã trip, không tự động đóng lại như một số loại CB.

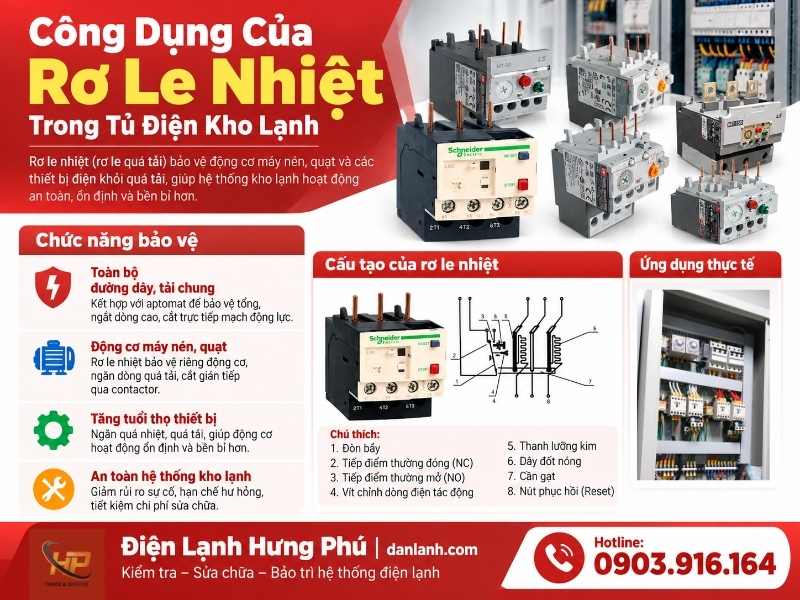

Công Dụng Của Rơ Le Nhiệt Trong Tủ Điện Kho Lạnh

Công dụng cốt lõi là bảo vệ riêng cho động cơ máy nén khỏi cháy cuộn dây khi dòng điện tăng cao kéo dài – tình huống thường xảy ra khi máy nén bị kẹt cơ khí, thiếu pha hoặc điện áp lưới sụt khiến động cơ phải kéo dòng bù lớn hơn bình thường để duy trì công suất.

Khác với aptomat vốn bảo vệ chung cho cả đường dây với ngưỡng dòng cao, rơ le nhiệt có đặc tuyến dòng – thời gian được thiết kế riêng để “hiểu” đường cong khởi động của động cơ: chịu được dòng khởi động cao trong vài giây đầu mà không trip oan, nhưng sẽ cắt nhanh nếu dòng cao đó kéo dài bất thường. Đây là lý do rơ le nhiệt luôn đi kèm contactor thành một cặp, không thể thay thế lẫn nhau.

Hậu Quả Nếu Thiếu Hoặc Rơ Le Nhiệt Hỏng

Thiếu rơ le nhiệt là một trong những sai lầm tốn kém nhất khi lắp tủ điện kho lạnh, vì aptomat tổng thường không đủ nhạy để bảo vệ riêng một động cơ máy nén khỏi quá dòng kéo dài ở mức thấp hơn ngưỡng cắt của cả đường dây.

Qua các ca sửa chữa Hưng Phú từng gặp, phần lớn máy nén cháy cuộn dây hoàn toàn đều xuất phát từ tủ điện thiếu hoặc chỉnh sai rơ le nhiệt, chứ không phải do máy nén kém chất lượng ngay từ đầu.

Vì Sao Rơ Le Nhiệt Nhảy Giả Dù Dòng Điện Bình Thường

Rơ le nhiệt nhảy dù đo dòng thực tế vẫn bình thường thường không phải do lỗi của máy nén, mà đến từ chính rơ le nhiệt đã lão hóa hoặc chỉnh sai từ đầu.

• Cơ cấu lẫy cắt bị lão hóa, rung động khiến kích hoạt sớm dù thanh lưỡng kim chưa đủ nhiệt để trip thật, thường gặp ở rơ le nhiệt đã dùng nhiều năm.
• Đặt ngưỡng dòng quá sát dòng định mức khiến chỉ cần điện áp lưới sụt nhẹ (dòng tăng bù tự nhiên) đã đủ trip, đặc biệt hay xảy ra vào giờ cao điểm hoặc mùa nóng.
• Rơ le nhiệt đặt gần nguồn nhiệt hoặc không thông thoáng trong tủ điện, khiến nhiệt độ môi trường xung quanh làm sai lệch phép đo của thanh lưỡng kim.

Sai Lầm Thường Gặp Khi Chỉnh Rơ Le Nhiệt

Sai lầm phổ biến nhất là chỉnh rơ le nhiệt một lần khi lắp đặt rồi không bao giờ kiểm tra lại, dù dòng định mức thực tế của máy nén có thể thay đổi sau nhiều lần sửa chữa hoặc thay thế linh kiện.

• Không chỉnh lại ngưỡng dòng sau khi thay máy nén mới – dòng định mức máy nén thay thế có thể khác model cũ, cần đọc lại tem máy và chỉnh tương ứng.
• Chỉnh ngưỡng cao hơn dòng định mức quá nhiều “cho chắc ăn” để tránh trip vặt – đây là sai lầm nguy hiểm vì làm mất hoàn toàn tác dụng bảo vệ máy nén.
• Nhấn reset liên tục mà không tìm nguyên nhân gốc khi rơ le nhiệt trip – reset khi máy nén vẫn đang quá dòng thật có thể khiến cháy cuộn dây ngay lần chạy tiếp theo.

Câu Hỏi Thường Gặp Về Rơ Le Nhiệt Tủ Điện Kho Lạnh

Xem thêm contactor tủ điện kho lạnh là gì, trường hợp máy nén kho lạnh cháy sau mất điện, hoặc tổng quan tủ điện điều khiển kho lạnh.
